方形壁式轴流风机介绍

产品定义与基本信息

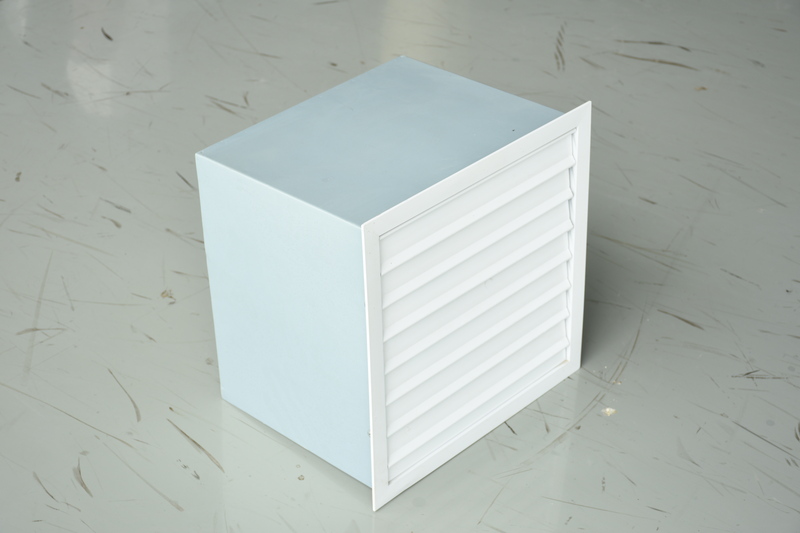

方形壁式轴流风机是一种应用广泛的通风设备，在工业和民用领域都发挥着重要作用。它采用从声源入手，低转速、高压力系数的设计方法，研制成宽叶片、大弦长、空间扭曲倾斜式叶型，并配用风机电机，具有噪声低、风量大、耗电省、振动小、外形美观等优点。其百叶窗可自动起闭，达到防尘、防水的效果，且美观大方，既可以吹风，也可以抽风。

产品配置与结构特点

标准配置

通常包含叶轮、电机、消声型壳体、百叶风口。例如XBDZ方形壁式轴流风机就是这样的标准配置。

备选件及附件

有网罩、控制箱等。

结构特点

• 叶轮：一般采用宽叶片大弦长、空间扭曲、倾斜式叶形，这种设计可在低速时达到所需要的风量和风压，同时降低风机噪声。叶片材质常见铝合金，如一些产品的叶片是铝合金冲压后液压成形，然后与钢制冲压下料、液压成形的十字架铆接装配成形。

• 机壳：外层为方形，内层有的是多孔消声板，夹层为消声棉，可进一步降低风机噪声。整机采用消声材料设计，带有消声外壳、内置消声棉，方形整体安装牢固。

• 风口：靠外墙侧装有铝合金防水风口，并配置自垂式遮雨百叶，能防止室外雨水和自然风向室内倒灌。

工作原理

利用空气对流、负压换气的降温原理，由安装地点的对向（大门或窗户）自然吸入新鲜空气，将室内闷热气体迅速强制排出室外，可改善任何通风不良问题，降温换气效果可达90% - 97%。

产品类型

常规型

适用于输送非腐蚀、非易燃、非易爆气体，工作电源一般为380V 50HZ，小功率的也可以做成单相220V。

防爆型

可制成防爆轴流风机，适用于非腐蚀的包含有易燃、易爆气体的场所。

防腐型和防爆防腐型

分别适用于排放含有腐蚀性气体以及既含有易爆又含有腐蚀性气体的环境。

安装与维护

安装要点

• 安装前墙体需按不同机号预留方孔，风机从墙体外侧墙洞放入，壳与墙体之间塞以橡皮、软木或用水泥堵封。
