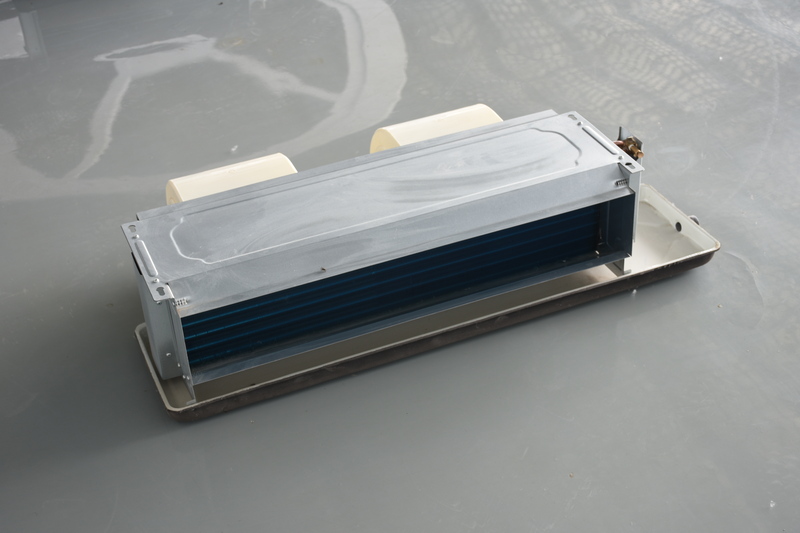

卧式暗装风机盘管产品介绍

一、定义与功能

卧式暗装风机盘管是中央空调系统中的末端设备，主要用于调节室内空气的温度和湿度。其设计为隐藏式安装（嵌入墙壁或天花板），通过热交换器实现制冷或制热功能，同时保持室内环境的美观性。

二、结构组成

1. 核心部件：

   • 风机：负责空气循环，多采用低噪声多翼离心风机或贯流风机。

   • 冷凝管（盘管）：由铜管和铝箔翅片组成，通过胀管工艺增强换热效率，分为2排管或3排管设计，制冷量随排数增加而提升。

   • 接水盘：收集冷凝水，采用模压工艺一体成型，无焊缝设计，防止漏水。




2. 辅助组件：过滤网、排气阀、支架、电机（含滚动轴承，免维护）等。

三、工作原理

1. 空气循环：风机吸入室内空气，经冷凝管与冷冻水/热水进行热交换，处理后的冷/热风通过出风口送回房间。

2. 新风补充：需配合新风机组处理室外空气，确保室内空气质量。

四、特点与优势

1. 高效节能：采用高效电机和优化风道设计，降低能耗，运行成本低。

2. 美观隐蔽：暗装设计不占用室内空间，与装修风格融合。

3. 灵活调节：支持三速调节（高、中、低风量比例约1:0.75:0.5），满足个性化需求。

4. 易于维护：预留检修口，可拆卸过滤网和盘管，便于清洁与维修。

五、应用场景

广泛适用于办公室、酒店、医院、商场等商业及居住场所，尤其适合层高有限或需保持室内美观的环境。

六、安装与维护要点

1. 安装要求：

   • 保持凝水盘倾斜（坡度0.003），确保冷凝水顺畅排出。

   • 使用软管连接水管，避免硬连接导致振动和漏水。

   • 预留维护口（活动顶棚），方便检修。




2. 维护建议：

   • 定期清洗过滤网（3个月一次）和盘管，防止堵塞。

   • 检查电机、风机运行状态及水压参数，确保系统稳定。
