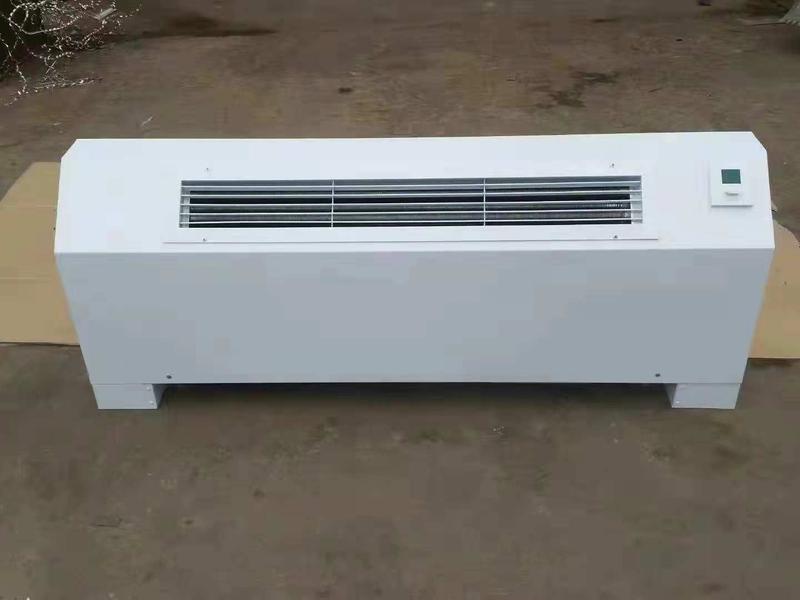

立式明装风机盘管产品介绍

一、产品定义与结构组成

立式明装风机盘管是中央空调末端装置之一，通过强制空气循环实现室内温度调节。其核心结构包括：

1. 换热盘管：采用紫铜管与铝翅片机械胀接，表面亲水处理，提升换热效率。

2. 风机系统：双进风前倾离心风机，三速调节设计，噪音低且风量稳定。

3. 电机与控制系统：B级感应电机，内置过热保护，支持手动三速开关或温控器自动调节。

4. 箱体与排水：镀锌钢板外壳，保温棉包裹滴水盘，防止冷桥和二次冷凝。

二、工作原理

1. 热交换过程：风机强制室内空气通过盘管，冷水或热水在盘管内流动，实现空气冷却或加热。

2. 循环与调节：通过调节风机转速或水流（如电动阀）控制室温，维持恒定环境。

三、技术参数

• 适用范围：单台机组适用于13-90㎡空间，冷量范围2-13kW，热量3.2-20kW。

• 性能指标：风量510-2380m³/h，噪音值24-35dB，水阻≤30Pa。

• 工作条件：冷水温度≥7℃，热水≤80℃，水质需软化处理。

四、应用场景

广泛用于宾馆、医院、商场、办公楼等场所，尤其适合需要局部控温且对噪音敏感的环境。

五、安装与维护要点

1. 安装要求：

   • 立式机组需水平放置，排水管坡度≥5°，确保冷凝水顺畅排出。

   • 进出水管加装阀门和过滤器，管道保温防结露。




2. 维护建议：

   • 定期清洗过滤网和盘管，避免灰尘堵塞影响换热。

   • 每年清洗滴水盘，防止细菌滋生和漏水。




六、产品优势

1. 高效节能：叉排式铜管与优化翅片设计，提升换热效率。

2. 静音运行：动平衡调校叶轮，噪音低于国标1-3dB。

3. 灵活适配：支持顶送风/侧送风，可选配TiO₂杀菌器提升空气质量。
